重慶測威科技有限公司以AI為核心賦能引擎，重磅打造雷達目標隱身缺陷智能檢測解決方案，徹底打破傳統檢測的碎片化格局，重構“數據采集-智能分析-量化評估-整改優化-生態迭代”全閉環檢測生態，實現從“人工慢流程”到“AI快決策”的跨越式升級，以顛覆性技術開辟電磁智能評估全新紀元，為航空航天、軍工等高端領域隱身產品全生命周期性能保障筑牢科技屏障！

傳統檢測痛點凸顯，行業升級迫在眉睫：

傳統360度全維度RCS隱身缺陷檢測，需采集不同俯仰下的多頻段、極化、多成像角全維度數據，僅360度方位角檢測就需采集多幅核心檢測圖，人工完成全流程處理分析，從數據整理、特征識別到缺陷評估、報告撰寫，單目標耗時長達2~3天，往往要陷入漫長的處理等待，且全程依賴人工經驗，缺陷識別漏判誤判率較高，同時僅能實現定性描述，無法量化缺陷對隱身性能的實際影響，整改缺乏科學依據，檢測效率、精度、標準化程度均遠不能適配行業高質量發展需求。

傳統檢測痛點凸顯，行業升級迫在眉睫：

AI破局顛覆性賦能，效率精度雙維度突破

測威科技AI隱身缺陷評估系統，依托數據-特征-算法-應用全流程智能化重構，無需重構現有硬件測試設備，快速落地適配，以技術硬實力實現傳統檢測的全方位升級，核心性能實現質的飛躍：

自動化處理，效率提升20倍+

針對傳統人工處理的單目標360度全維度檢測分析工作，AI綜合評估系統搭配記憶策略，一鍵自動化并發處理流程，對單目標全處理評估輸出僅需幾小時即可完成，從數據導入、智能推理到量化評估、自動生成報告，全環節一鍵啟動，徹底解決全階段評估周期漫長的行業痛點。

高精準識別，減少漏判誤判

融合實測+仿真多維度數據構建標準化數據集，基于多模態特征智能提取與融合技術訓練端到端模型，實現核心隱身缺陷識別高精度，超精準定位，徹底杜絕人工分析的主觀誤差，讓缺陷檢測更精準、更可靠。

超量化評估，科學依據整改

AI系統可自動量化缺陷嚴重程度，精準預判缺陷對多狀態下目標隱身性能的影響，成像差異及變化量、輸出RCS變化量、敏感頻段范圍、角度敏感區間等量化指標，從“定性描述”升級為“量化精準評估”，為缺陷整改提供科學、明確的技術依據，大幅降低整改成本，提升整改效率。

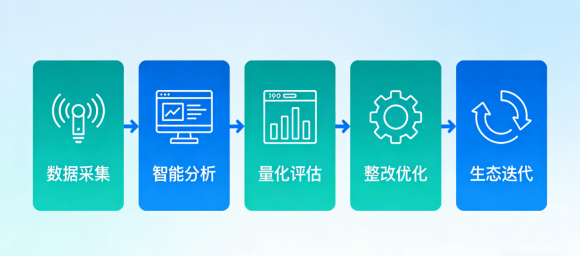

三層閉環架構，筑牢智能檢測生態根基

測威科技以“數據層-算法層-應用層”三層閉環架構為核心，兼顧智能化升級與工程實用性，讓AI賦能快速落地，全方位重構雷達目標隱身缺陷檢測生態：

1.數據層

標準化采集多俯仰、頻段、極化的RCS及全角成像數據，通過“實測數據+仿真數據擴樣”模式，構建適配AI訓練的標準化多維度數據集，筑牢生態基礎；

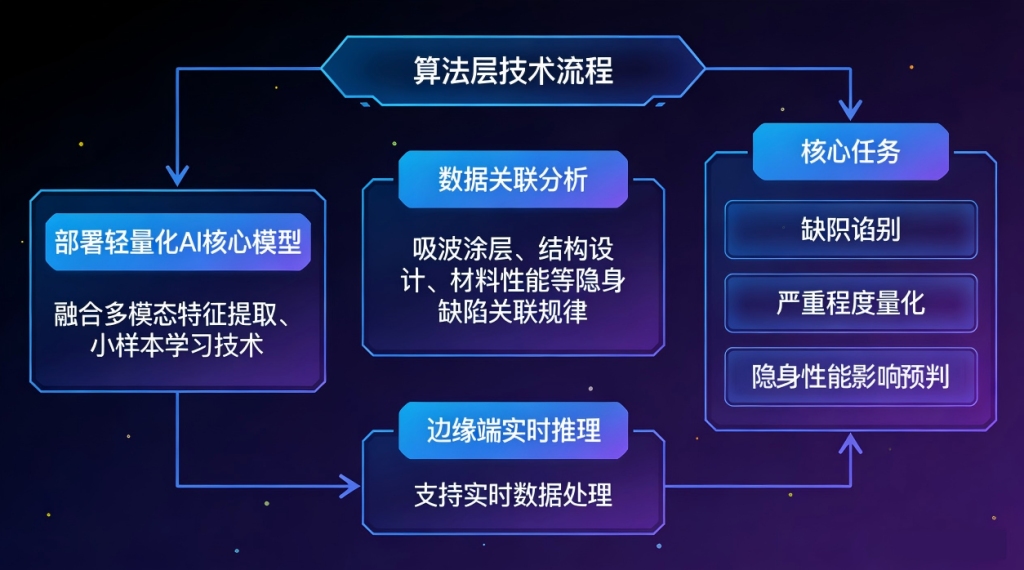

2.算法層

部署輕量化AI核心模型，融合多模態特征提取、小樣本學習等技術，精準挖掘數據與吸波涂層、結構設計、材料性能等各類隱身缺陷的關聯規律，實現缺陷識別、嚴重程度量化、隱身性能影響預判三大核心任務，支持邊緣端實時推理；

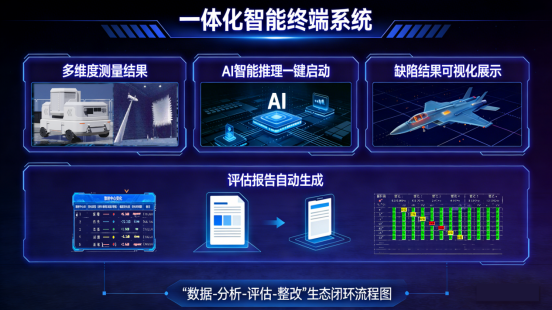

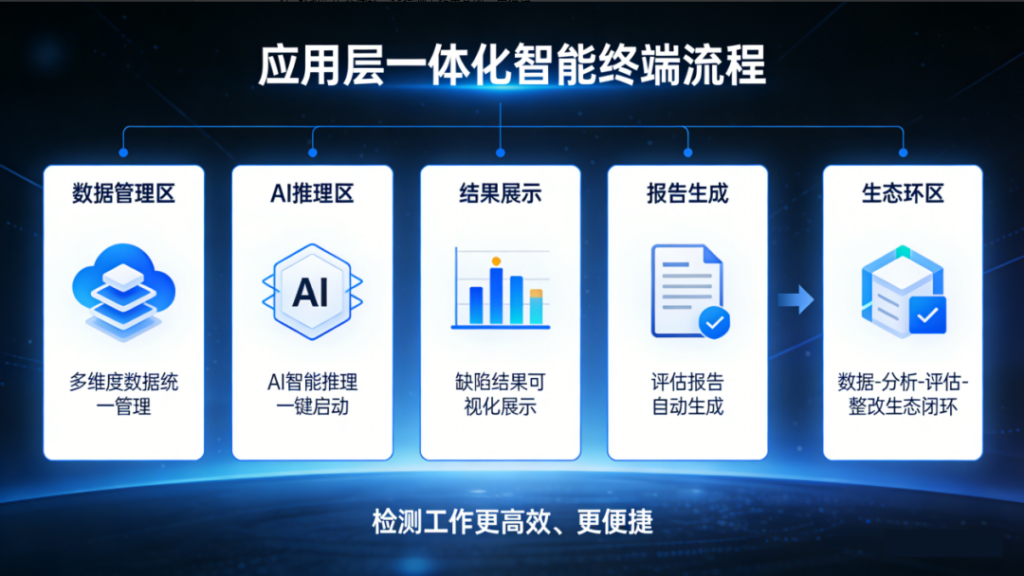

3.應用層

打造一體化智能終端，實現多維度數據統一管理、AI智能推理一鍵啟動、缺陷結果可視化展示、評估報告自動生成，徹底打通“數據-分析-評估-整改”生態閉環，讓檢測工作更高效、更便捷。

核心優勢，引領行業全新發展

1.生態重構優勢

打破傳統“測量-分析-評估-整改”各環節割裂壁壘，構建標準化、智能化、閉環化的全新檢測生態，實現全流程高效協同，大幅降低企業檢測成本與管理成本。

2.技術領先優勢

破解工程中缺陷樣本稀缺痛點，實現AI與多維度RCS數據的深度融合，填補行業智能量化評估空白，推動電磁智能評估從“定性”向“量化”的行業技術標準重構。

3.價值賦能優勢

全生命周期覆蓋研發階段隱身設計驗證、生產階段出廠檢測、在役階段隱身性能維護，一站式解決行業核心痛點，為企業降本增效提質，保障隱身產品性能達標。

4.行業引領優勢

重慶測威科技深耕目標隱身缺陷檢測領域，以數據為基、AI 為核、生態為脈，憑借顛覆性技術與全流程智能化解決方案破解行業痛點，重構雷達目標隱身缺陷檢測行業格局，為電磁智能評估注入全新動能，助力航空航天、船舶、兵器等軍工領域?qū)崿F(xiàn)技術跨越式發展。未來，公司將繼續攜手行業伙伴，共探 AI 與雷達電磁檢測深度融合的新路徑，共啟行業發展新紀元！

雷達波吸收涂料（簡稱吸波涂料）主要用于涂敷在某目標裝備表面，吸收照射到物體表面的雷達電磁波的能量，從而減小物體表面對電磁波的反射。

吸波涂料吸收電磁波的能力通過吸波涂料的反射率來衡量，在“GJB_2038A-2011_雷達吸波材料反射率測試方法”中規定，可以在實驗室中通過測量一面涂敷有吸波涂料的標準金屬平板試驗樣件的手段來評估吸波涂料的反射率，主要的測量方法有遠場RCS法、弓形法和樣板空間平移法。

NO.1簡介

此處的平板材料是指粘貼在金屬板上的材料，例如各種吸波涂料、吸波材料等。

反射率的定義：在給定波長和極化的條件下，電磁波從同一方向，以同一功率密度入射到雷達吸收材料平面和良導體平面，雷達吸收材料平面與同尺寸良導體平面二者鏡面方向反射功率之比。

對于雷達吸波材料反射率測量的詳細要求及標準可參考《GJB 2038A-2011雷達吸波材料反射率測試方法》。

圖1  材料樣板示意圖

通常，為了減小樣板邊緣繞射對測量結果的影響，測量頻率高于6GHz時，樣本尺寸選擇為180mm×180mm；測量頻率低于6GHz時，樣板尺寸選擇為500mm×500mm。

NO.2一般測量過程

a.將系統連接設置到測量目標RCS的狀態，按照需要的測量極化調整緊縮場饋源天線的極化狀態；

b.泡沫支架上不放置任何東西，測量背景，存儲數據；

c.在泡沫支架上放置金屬定標球，測量定標球，存儲數據，然后將定標球取下；

d.自制小型泡沫墩子，用于安裝被測材料樣板，如圖2所示。利用水平尺，貼合金屬板的表面，根據水平尺的指示調整小泡沫片，微調被測材料樣板的俯仰角度，將材料樣板平面垂直于地面擺放；

e.目測，通過調整轉臺角度，使材料樣板的金屬平面那一面朝向來波方向，并且使平面盡量垂直于來波方向。然后控制轉臺順時針/俯視（GJB中規定RCS及材料測量都以逆時針/俯視旋轉的角度進行）轉動5度（假設目測的角度誤差不超過5度）；

f.以材料樣板當前的方位角度位置為起始位置，對金屬平面進行一次“0~10度/間隔0.1度”的點頻RCS測量（本次測量無需定標），獲得一條“回波幅度－角度”曲線，找到曲線上的幅度最大值的方位點。控制轉臺，將材料樣板旋轉到這個方位角度位置上。這個位置就是在方位向上金屬平板垂直于來波方向的方位；

圖2  材料樣板放置示意圖

g.對金屬平面進行一次頻率步進RCS測量，采用之前獲得的背景數據和定標球數據對測量結果進行RCS處理，獲取金屬板的RCS測量結果。選取中心頻點的測量結果，與該尺寸的金屬平板的理論RCS值進行比較，當誤差不超過0.5dB時，可以認為此時金屬平板已經擺放到位。如果誤差較大（必然是測量結果小于理論RCS值），說明金屬平板沒有嚴格垂直于地面，由于存在俯仰角度上的傾斜，導致回波幅度變小。用水平尺重新調整金屬平板的俯仰角度，然后再次對金屬平板進行RCS測量，直到測量結果與金屬平板理論RCS值的誤差不超過0.5dB；

h.控制轉臺，將材料樣板旋轉180度，對材料面進行測量，獲取材料面的回波幅度數據；

i.對材料面和金屬面的回波幅度數據進行軟件距離門截取處理，用處理后的材料面回波幅度數據減去金屬面的回波幅度數據（dB），所得結果即為被測材料的反射率；

j.需要注意的是，由于金屬平板本身的RCS較大，反射回波比較強，為了避免造成矢量網絡接收通道飽和，所以在進行500mm×500mm尺寸的材料樣本測量的時候一般無需使用功率放大器。

NO.3公司產品介紹

針對吸波材料涂層外場測試的需求，我公司專門研發了便攜式垂直反射率檢測儀，用于對已涂覆到武器裝備表面的雷達吸波涂層的性能進行現場快速檢測和診斷，為雷達吸波涂層的維護/修復提供參考數據。已應用于多種型號飛機、艦船表面雷達吸波涂層材料的保障測試。

圖三  便攜式垂直反射率檢測儀模型圖

而雷達家族里，有兩位“頂流”經常被拿來對比：連續波雷達和脈沖雷達。它們到底有啥不一樣？今天，我們就用通俗易懂的方式，為大家詳細解析這兩種雷達的區別。

一、先來弄清楚：雷達的 “核心邏輯”是什么？

不管是哪種雷達，本質都是“靠電磁波干活”：先發射一束電磁波出去，電磁波碰到物體（比如汽車、云層、飛機）會反射回來，雷達再接收這個“回波”，通過計算“發射－接收”的時間差、頻率變化，就能算出目標的距離、速度、方位。

就像你對著山谷喊一聲（發射聲波），聽回聲（接收聲波），能判斷山谷有多遠（時間差）、風朝哪個方向吹（聲音頻率變化）—雷達的思路，和這個很像。

二、第一位選手：連續波雷達（“一直發，不停歇”）

01核心原理

連續波雷達，顧名思義，它的電磁波是“連續不斷”發射的—就像你對著山谷一直說話，而不是喊一聲停一下。

但問題來了：持續發射又持續接收，如何區分“剛發出的波”和“反射回來的回波”？難道不會混淆嗎？

這里要用到一個關鍵原理：多普勒效應。

你肯定有過這樣的體驗：當救護車朝你駛來時，鳴笛聲會變得尖銳（頻率變高）；當它遠去時，聲音會變得低沉（頻率變低）——這就是多普勒效應。

連續波雷達正是利用了這一點：發射的電磁波頻率固定，回波的頻率會隨著目標的“靠近/遠離”而變化。它無需計算“時間差”，只需捕捉“頻率變化”，就能快速測算出目標的速度。

02優缺點

 優點：測速度快、準，還輕巧

因為不用復雜的“發－停－等回波”流程，連續波雷達的結構很簡單，體積小、重量輕，還特別適合測“移動目標的速度”—比如交通測速儀（拍超速的），只要對著車掃一下，幾毫秒就能算出車速；還有汽車的“自適應巡航（ACC）”，靠的就是車載連續波雷達，實時盯著前車速度，避免追尾。

 缺點：測距離是“短板”

前面說了，它靠頻率變測算速度，但很難算“距離”—畢竟一直發波，沒法通過“時間差”判斷目標有多遠。不過現在有了改進版的“調頻連續波雷達（FMCW）”，會讓發射的電磁波頻率慢慢變化（比如從低到高），通過對比“發射頻率”和“回波頻率”的差異，既能算速度，也能算距離，現在汽車防撞、無人機避障都用它。

03常見應用場景

• 交通領域：測速儀、車載ACC、自動泊車雷達；
• 工業領域：流水線測速（比如監測傳送帶速度）；
• 消費電子：無人機避障、掃地機器人防撞。

三、第二位選手：脈沖雷達（“發一波，停一下，等回聲”）

01核心原理

和連續波雷達相反，脈沖雷達的電磁波是“一段一段”發射的——就像你對著山谷“喊一聲，停一下，聽回聲”，再喊下一聲。

它的核心優勢，就藏在“停一下”的間隙里：

發射一個“脈沖波”（比如持續1微秒）后，雷達會立刻“閉嘴”，專心等回波。等收到回波后，再根據“發射脈沖到接收回波的時間差”，算目標的距離（距離 =光速×時間差÷2，因為電磁波要去要回）。

比如氣象雷達測云層：發射一個脈沖波，2毫秒后收到回波，那云層距離就是【30萬公里/秒×0.002秒÷2 = 300公里】。

02優缺點

 優點：測距離準，能盯多個目標

脈沖雷達最擅長的就是“算距離”，而且因為是“發一波等一波”，它可以同時接收多個目標的回波——比如航空管制雷達，能同時盯著機場上空幾十架飛機，不僅知道每架飛機的距離，還能標清它們的位置和高度。

 缺點：速度稍慢，體積大

由于需要等待回波，脈沖雷達在測速方面的反應速度不如連續波雷達快（需接收多個回波以準確計算頻率變化）。此外，為了擴大探測距離，脈沖雷達需要更大的發射功率和天線，因此體積通常較大。例如，氣象站的雷達天線往往寬達數米，而軍事預警雷達甚至形似“大鍋蓋”。

03常見應用場景

• 氣象領域：氣象雷達（測云層距離、降雨強度）；
• 航空航天：機場塔臺雷達、飛機著陸指引雷達；
• 軍事領域：預警雷達（探測遠處的飛機、導彈）；
• 海洋領域：船用導航雷達（測附近的船只、島嶼）。

四、連續波VS脈沖，誰更厲害？

沒有“誰更厲害”，只有“誰更適合”：

• 想測速度、要小巧靈活？選連續波雷達（比如車載、測速）；
• 想測距離、要同時盯多個目標？選脈沖雷達（比如氣象、航空）。

現在更先進的雷達，還會把兩者的優點結合起來——比如“脈沖多普勒雷達”，既像脈沖雷達那樣能測距離，又像連續波雷達那樣能快速測速度，現在戰斗機、預警機上用的都是這種“全能選手”。

最后聊兩句

雷達技術的進步，本質是人類“延伸感知邊界”的過程 —— 從肉眼能看到的幾公里，到雷達能探測的數百公里，再到深空探測的數萬光年。無論是連續波雷達的“細致入微”，還是脈沖雷達的“高瞻遠矚”，都是科技服務生活、守護安全的重要力量。

MCDAS測試及數據處理軟件是我公司歷時十數載潛心研發，集全員智慧傾力打造的一款專業電磁散射測量及處理分析軟件。該軟件采用數據庫進行數據管理，具備結構化管理、高效訪問、數據安全、靈活擴展及一庫多用戶端等核心優勢，同時也支持無數據庫架構的運行模式。

1、客戶認可與人才支撐

作為現代制造業的“數字底座”，MCDAS軟件在電磁散射測量及處理分析領域（如沈陽、成都、西安、北京等重點院所）中發揮著關鍵作用。MCDAS憑借其對復雜電磁散射的精準測試、高效處理與深度分析能力，已成為關鍵技術突破與裝備研發的核心支撐。

在數據處理這一核心環節，公司的專業人才儲備成為技術落地與價值轉化的關鍵支撐，通過組建以多名博士、碩士為核心的專業團隊，不僅確保了數據處理工作的技術深度、精度與效率，更能針對電磁散射測量及處理分析領域等高端用戶的復雜需求，提供從數據采集、清洗到分析、應用的全鏈條解決方案。

2、核心功能

軟件具備以下核心功能：多模態測試功能、RCS數據處理、天線處理、材料板處理、海上目標數據處理、生成報告等核心功能。

多模態測試

軟件支持不同場景測試，室內、室外、近場、遠場、SAR、ISAR、單通道、多通道、點頻、掃頻、自定義頻率等不同場景的組合測試。支持轉臺、掃描架、AGV、MIMO、機械臂等移動設備的控制。

RCS數據處理

具備點頻處理、一維成像處理、二維成像處理、三維成像處理、RCS反演處理、散射源分選與重構等。

天線處理

具備天線方向圖、天線增益、天線軸比、輻射功率、天線效率等。

材料板處理

涵蓋反射率處理與透波率處理。

海上目標處理

提供數據回放、定標分析、信雜比分析及總RCS處理等功能。

生成報告

支持通用處理報告及定制數據分析報告等。

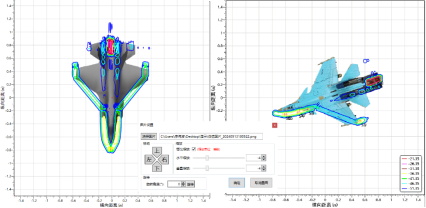

3、功能示例

總結

電磁無形，數據有言。MCDAS以十年磨一劍的專注，讓每一次測試精準可靠，讓每一組數據價值浮現。我們始終聚焦用戶在高性能電磁散射測量處理與數據分析中的真實挑戰，堅持用專業、穩定、高效的軟件系統，助力中國電磁散射測量技術邁向更高臺階。未來，MCDAS將繼續與各研究所、行業伙伴攜手同行，共同拓展電磁感知與應用的邊界，為關鍵領域研發注入更強數字動力。

雷達用途：目標隱身性能相關測試

專用測試雷達

• 隱身目標RCS測量：精確分析武器裝備等隱身目標的雷達散射特性；
• 材料性能測試：評估隱身涂層的吸波效果；
• 天線測量：天線方向圖精準測量分析；
• 緊縮場/車載/機載測試：適用于緊縮場試驗室及車載、機載外場測試系統，實現對被測目標的近、遠場測試。

核心性能：高精度、高動態、快響應

應用場景：從實驗室到外場全覆蓋

• 緊縮場測量系統：實驗室高精度RCS測試，適用于隱身材料與部件研發；
• 車載雷達散射測試系統：外場機動測試，支持實戰化隱身目標評估；
• 科研與軍工領域：為隱身飛行器、艦船、導彈等提供關鍵測試數據。

技術優勢：為何選擇專用測試雷達？

• 100%國產化；
• 軍品級工作溫度范圍；
• 快速響應：ns級開關與頻率切換，提升測試效率；
• 靈活適配：支持真實雷達波形測試等定制化功能配置。

 【合作邀請】
如果您正在尋找：
? 隱身目標驗證方案
? 緊縮場/外場RCS測試系統
? 定制化雷達測量設備
歡迎聯系我們的技術團隊，獲取專屬測試解決方案！

 官網鏈接：http://m.hotdot.cc/

  023-47276300

一、緊縮場散射特性測試服務

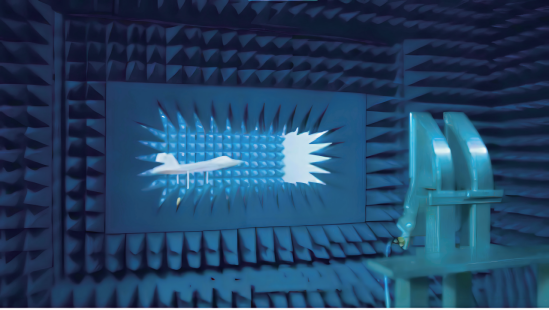

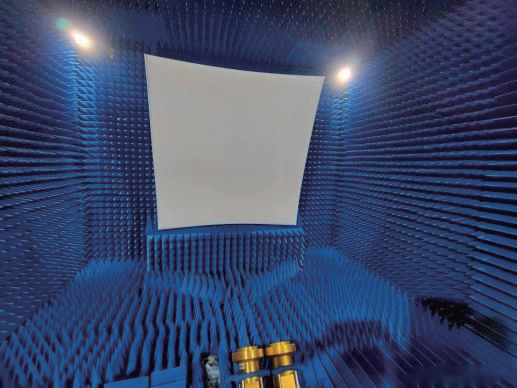

提供微波暗室緊縮場測試服務，測試頻率0.3GHz～40GHz，靜區4m，測試項目包括雷達目標散射特性測試、天線輻射特性測試、吸波材料反射率測試及其他。

二、散射特性現場測試服務(無人機載空對地/海測試)

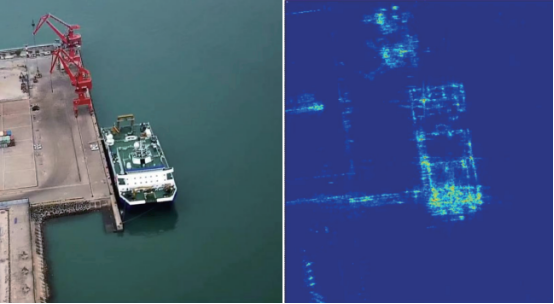

可獲得不同俯視角下目標周向雷達散射截面(RCS)以及高分辨散射熱點分布成像。

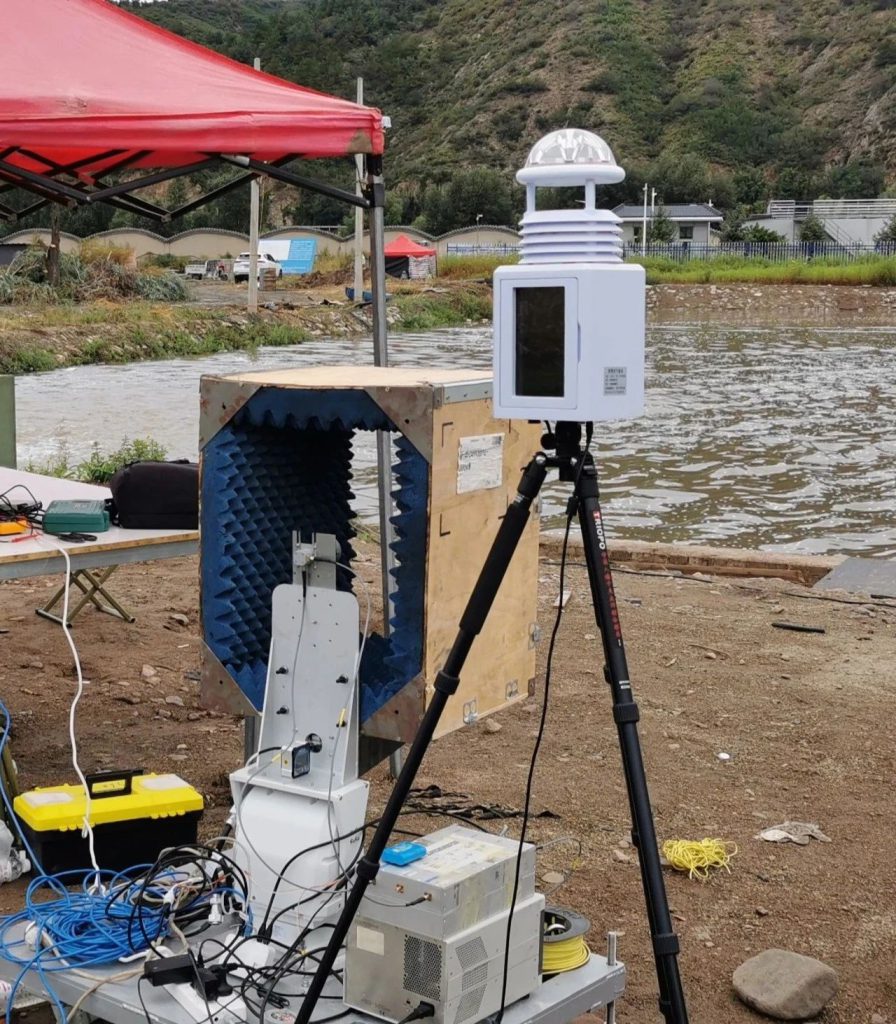

三、散射特性現場測試服務(車載移動測試系統)

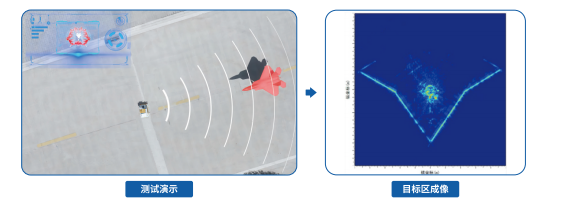

目標局部散射特性測試：

可對目標局部區域的隱身缺陷進行現場測量、診斷、識別及評估，可快速識別及定位被測目標或區域的隱身缺陷部位，并評估缺陷部位對隱身能力的影響。

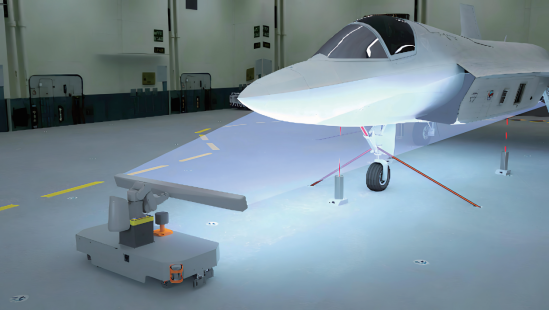

大型目標散射特性測試：

可在裝備現場快速對靜態或慢速運動的隱身飛機、無人機、車輛、設備等中大型目標隱身性能進行檢測，獲取目標RCS 及一維/二維成像。

發動機開車狀態散射特性測試解決方案：

可對全尺寸發動機進行外場開車狀態下RCS近場測試，獲得真實狀態下RCS 散射量值。(需要客戶自行提供場地)

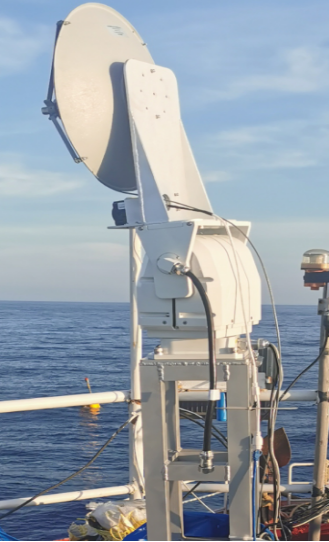

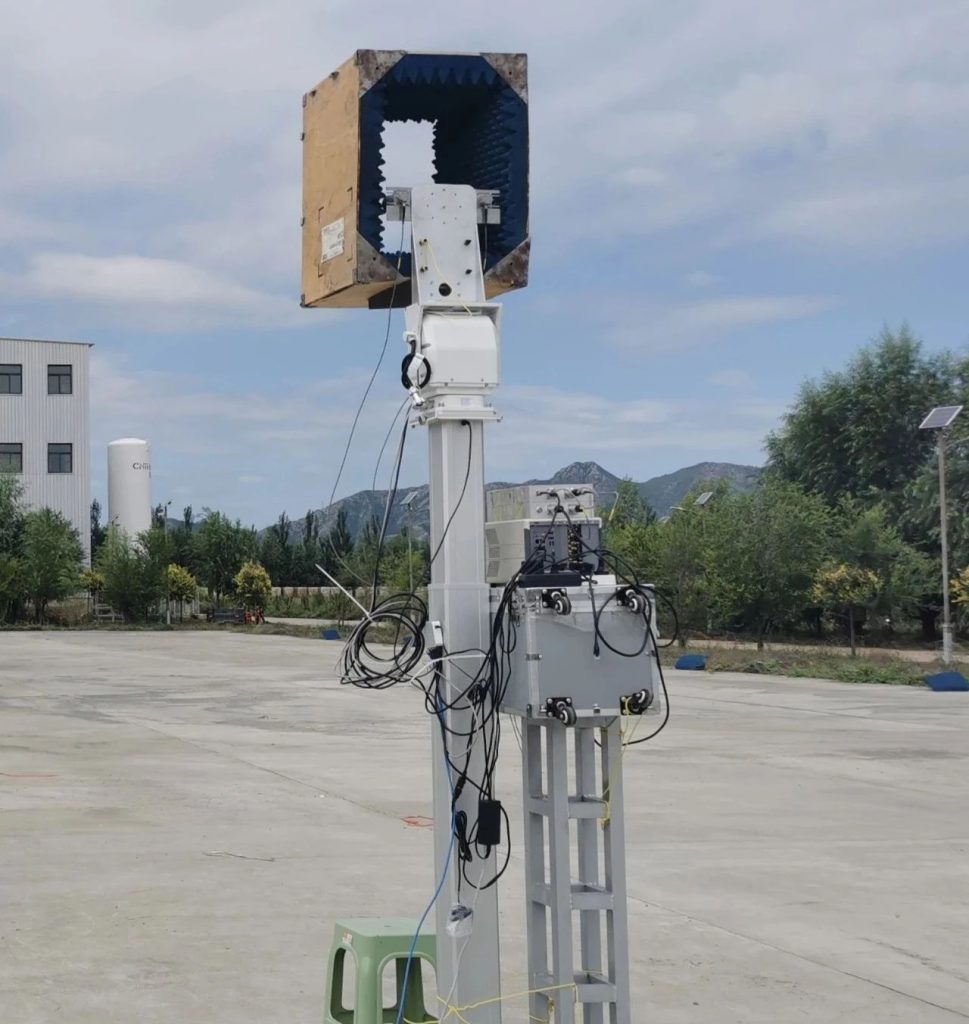

四、散射特性現場測試服務(岸基測試系統)

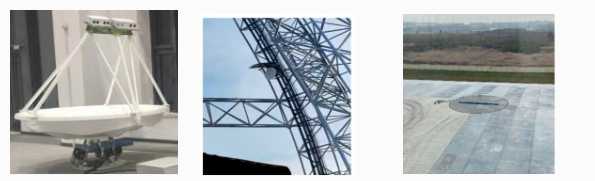

適配多種天線

岸基系統具有高度靈活性和多場景適用性，可根據任務需求快速調整部署。其支撐結構采用模塊化設計，可適應不同高度調節需求，均能穩定架設。同時，系統支持多種傳感器集成，可針對海洋、陸地或城市環境進行定制化配置，滿足雷達探測、光電監控等多樣化任務需求。架設過程簡便高效，無需復雜基建，可在陸地、船上、海上、水面岸邊臨時陣地等多種地形快速展開。

使用場景

陸地使用場景

架設到船上，海上使用場景

水面岸邊使用場景

總結

“從實驗室精準測量到外場實戰化測試，我們提供全鏈條散射特性測試解決方案，為您的隱身技術研發與性能優化保駕護航。”

無論是緊縮場高精度測試，還是外場動靜態目標診斷，我們都能以專業的技術手段和豐富的測試經驗，幫助您：
 精準定位隱身缺陷，快速優化設計
 獲取多維散射特性數據（RCS、一維/二維成像、熱點分布）
 適應復雜測試環境（靜態/慢速運動目標、空對地/海多角度觀測）

讓目標散射特性無所遁形，助您的隱身技術更趨完美！

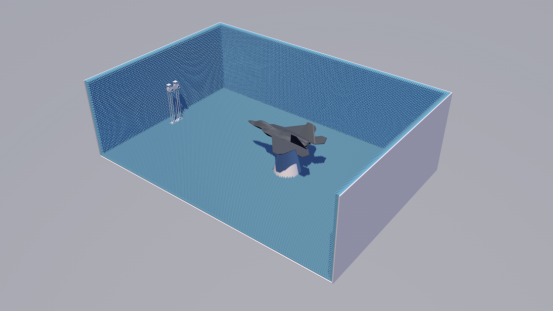

一、近場測試實驗室（回波室型）

采用回波室構建的室內近場測試環境,用于飛機部件、飛機模型、全尺寸飛機模型、實裝飛機等各種目標隱身性能的全面測試、診斷及評估,是一種高效率、低成本的解決方案。

應用場景

飛機部件、飛機模型、全尺寸飛機模型、實裝飛機等各種目標隱身性能的全面測試、診斷及評估。

二、近場測試實驗室（微波暗室型）

可提供普通微波暗室測試系統(無緊縮場天線)、相關配套設備及配套軟件的設計、開發、安裝、集成、調試服務，測試頻率覆蓋0.3GHz～40GHz。

應用場景

◆小型目標散射特性測試。可測試內容包括小型目標單/雙站雷達散射截面(RCS)方向圖測試、目標二維/三維成像測試等。

◆天線輻射特性測試。可測試的天線性能指標包括天線振幅方向圖、相位方向圖、交叉極化方向圖、天線增益、近區/遠區副瓣電平、軸比、波束指向及主瓣寬度等。

◆吸波材料電性能測試。包括小型吸波材料樣品的反射率測量及表面波衰減測量等通過測量不同表面、不同狀態或不同角度上吸波材料樣品的反射回波強度，通過對比計算即可獲得吸波材料的反射率及表面波衰減等電性能數值。

◆其他與目標回波幅度及相位有關的測試。

室內目標散射特性近場測試解決方案具有建設成本低、測試效率高和適用范圍廣泛的優點，成為眾多行業開展目標散射特性測試評估的一種新選擇，我們能為您量身定制最合適的測試解決方案。

如果您想了解更多關于室內目標散射特性測試近場解決方案的詳細信息，或是有特定的測試需求，歡迎隨時與我們聯系。讓我們助力您在相關領域不斷突破創新，邁向新的高度！

 核心優勢：
18G以下全頻段一次測量：0.3GHz～18GHz寬頻覆蓋，支持掃頻、點頻測試；

全自動化測試：轉臺控制、數據采集全自動化，操作更便捷；

超高精度：背景對消后頻域電平低至-70dBsm，最小可測RCS達-50dBsm（±1dB測量不確定度）；

高度集成：饋源及儀表系統全集成連接，頻段/極化切換實現100%程控，無需手動調整/拆裝。

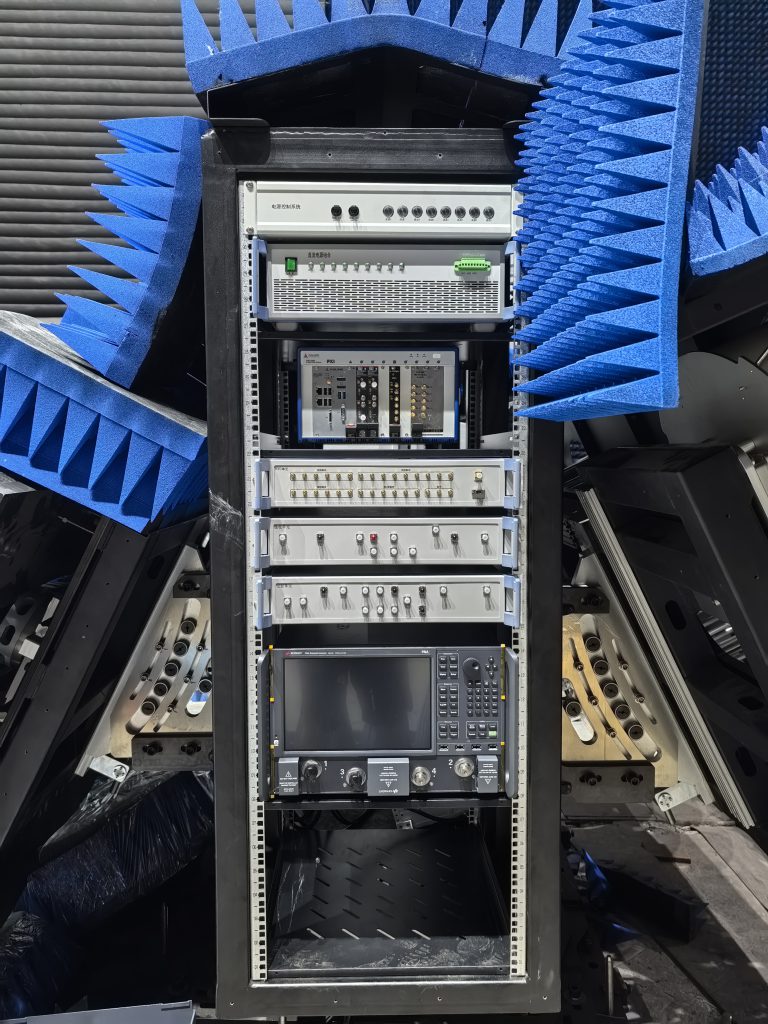

1、系統特點

多通道RCS測試系統，主要用于緊縮場RCS測試暗室中，配合多臺矢量網絡分析儀（或?qū)Ｓ脺y量雷達）及專用測控軟件、雙極化寬帶饋源及其陣列布局等，可實現0.3GHz～18GHz全頻段目標散射特性的一次測量，比常規緊縮場儀表系統測試效率提高5～10倍。

2、技術指標

• 工作頻率范圍：0.3GHz～40GHz；
• 極化方式：H-H、V-V、H-V、V-H；
• 測試功能：轉角點頻測試，固定角度掃頻測試，轉角掃頻測試，目標一維成像、二維成像，材料反射率測試；
• 成像分辨率：優于4cm@4GHz帶寬（矩形窗）；
• 系統軟硬件集成度高，即轉臺控制、儀表控制、頻段切換、數據采集及數據后處理等功能集成在同一軟件中，便于操作、界面友好；
• 系統具備軟件域門功能、硬件域門功能。

6m靜區以下緊縮場，矢量背景對消后，頻域背景電平：

最小可測RCS（精度±1dB）：

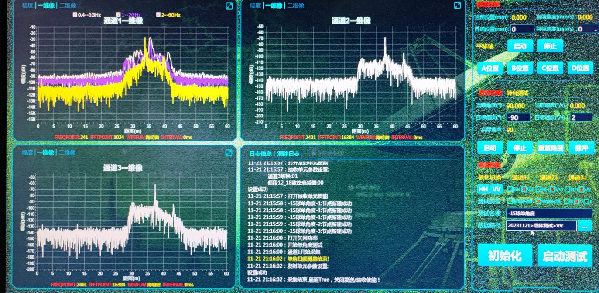

3、軟件功能

設備控制

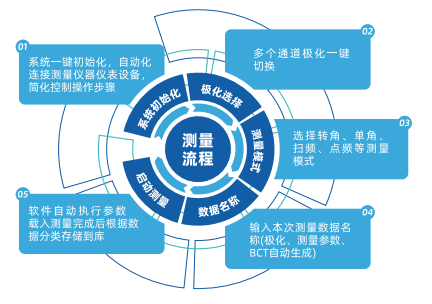

數據采集及自動化測試

• 一鍵啟動測試，自動控制轉臺、矢網、射頻儀器等協同工作；
• 多種測試方式：轉角點頻測試、定角掃頻測試、轉角掃頻測試等；
• 采集回波曲線實時顯示功能；
• 時域/頻域轉換功能。

數據處理

其他

這套多通道RCS測試系統，不僅解決了全頻段同時測試的難題，更通過智能化軟件實現了“一鍵式”高效測量，成為現代隱身測試、目標特性研究的利器!

 隱身戰力，豈能裸奔？

“戰機/艦艇的‘隱身外衣’是否完好？一測便知！”

 3分鐘快測——無需返廠,戰場級檢測
 雙模診斷——雷達反射+紅外隱身，數據精準呈現
 現役同款——已守護多型尖端裝備

便攜式垂直反射率檢測儀

用于對已涂覆到武器裝備表面的雷達吸波涂層的性能進行現場快速檢測和診斷，為雷達吸波涂層的維護/修復提供參考數據。已應用于多種型號隱身飛機、艦船表面雷達隱身材料的保障測試。

應用場景

• 武器裝備表面雷達吸波涂層性能（垂直反射率）的現場快速檢測；
• 對武器裝備表面雷達吸波涂層性能進行長期跟蹤比對測量，跟蹤其性能隨時間及環境的變化狀況，為裝備表面吸波涂料維護提供參考數據。

產品特性

• 創新的小型化設計，便于進行外場測試；
• 便攜式設計，自帶鋰電池供電系統，適用于各種場合的現場測量；
• 配套上位機軟件具備數據管理、分析、統計等多種功能，界面友好，設備操作簡單，使用方便。

便攜式紅外發射率檢測儀

用于武器裝備表面紅外隱身涂層性能的現場快速檢測和診斷，為涂層的維護提供參考數據。已應用于多種型號隱身飛機、船舶表面隱身材料的測試。

應用場景

• 用于武器裝備表面紅外隱身涂層性能（紅外發射率）的現場快速檢測；
• 對武器裝備表面紅外隱身涂層的性能進行長期跟蹤比對測量，跟蹤其性能隨時間及環境的變化狀況，為裝備表面涂料維護和更換提供參考數據。

產品特性

• 便攜式手持設計，對測試材料無損測量；
• 改進積分球反射測量方法，優化設計積分球結構；
• 高效電調制紅外輻射源，無機械運動機構，測量穩定性高；
• 磁吸式標準樣結構設計，無需手持標準樣，人為干擾小；
• 波長范圍可定制滿足諸多領域的發射率測量要求。

總結

“隱身涂層的‘健康’狀況，一測便知！”

無論是戰機、艦船還是其他高價值裝備，雷達吸波涂層和紅外隱身涂層的性能直接決定戰場生存能力。而如今，只需一臺便攜式檢測儀，就能快速、精準診斷涂層狀態，為維護和修復提供關鍵數據！

現場快測——無需復雜設備，隨時隨地檢測

精準診斷——反射率、發射率一目了然

實戰驗證——已應用于多型現役隱身裝備

目標輻射特性與散射特性互為補充，因此通常目標的雷達隱身性能越好，其目標輻射特性也越強。

本目標輻射特性測試系統包含地基、空基及無人機等多種載平臺，可實現Ka 、W等多頻段、V/H雙極化輻射特性的高精度探測及快速成像，可用于隱身目標探測、目標輻射特性評估、森林防火、低可見度環境下的飛機起降導航等應用領域。

一、Ka、W波段雙頻、雙極化輻射特性測試系統

功能

• 目標輻射特性精確測量

展示

• 產品形態及技術指標可根據需求定制

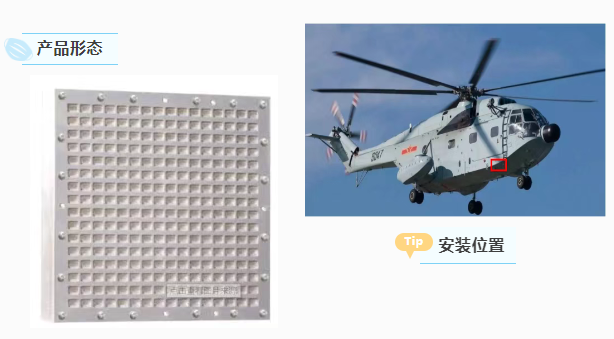

二、低可見度環境下的直升機盲降系統

功能

• 在沙塵、煙、霧等低可見度情況下，對直升機下降環境進行快速輻射成像，指導直升機準確降落。

展示

• 產品形態及技術指標可根據需求定制

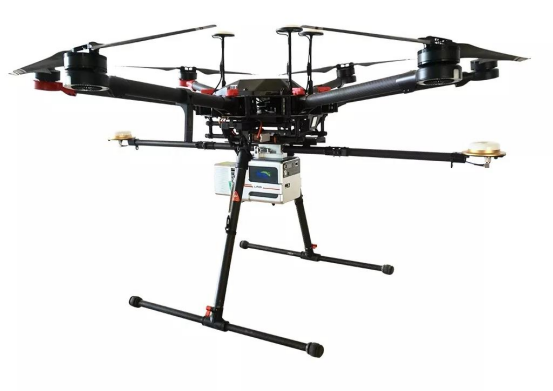

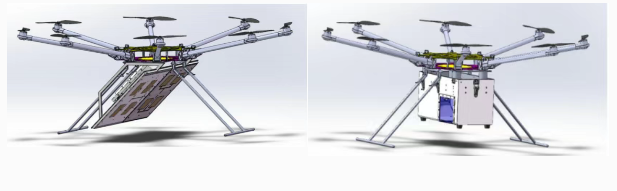

三、無人機載輻射計測試系統

功能

• 農業水分及生產態勢監測
• 林業防火監測
• 海水鹽度及海面冰雪覆蓋探測
• 大氣探測等

展示

• 產品形態及技術指標可根據需求定制

四、總結

目標輻射特性測試系統作為一項前沿探測技術，以其多平臺、多頻段、高精度、快速成像的突出優勢，正在重新定義現代探測與監測的邊界。無論是軍事領域的隱身目標識別，還是民用領域的森林防火、盲降導航，它都展現出強大的應用潛力。

未來，隨著技術的不斷升級與應用場景的拓展，這一系統將進一步提升戰場感知、環境監測、應急救援等關鍵領域的能力，為國家安全與民生保障提供更智能、更可靠的“全天候火眼金睛”。

科技賦能，洞察無形！?
